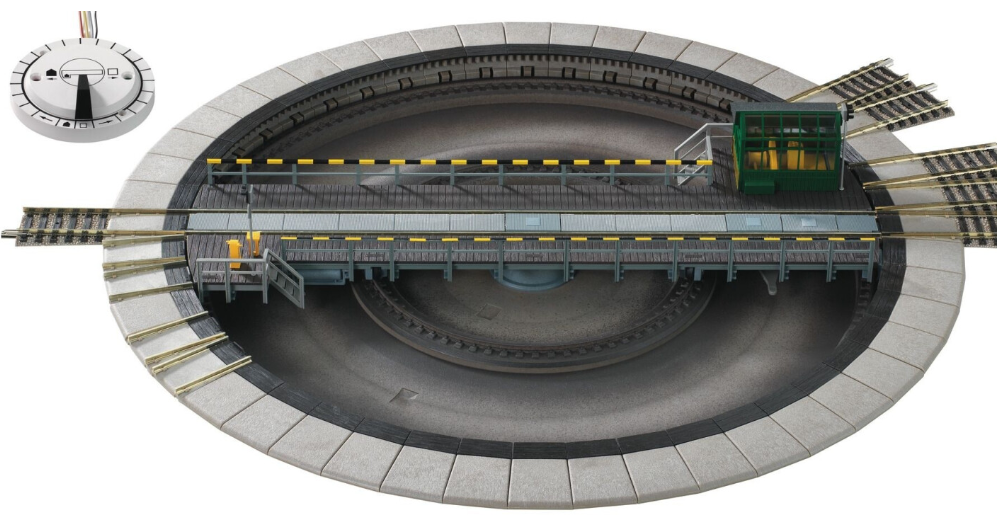

Eine Drehscheibe ist oft das Prunkstück eines Lokomotivdepots. Aber ... wer schon einmal eine Standard-Drehscheibe angeschlossen hat, weiß, dass die Bedienung manchmal alles andere als realistisch ist: abruptes Anfahren, plötzliches Anhalten und wenig Kontrolle über die Position der Brücke. Hier kommt die DTC ins Spiel – eine intelligente Technik, die Ihre Drehscheibe von einer einfachen Drehplattform in einen professionellen und auf Wunsch automatisierten Bestandteil Ihrer Modelleisenbahn verwandelt.
Was ist die DTC ?
DTC eine digitale Steuerung, die die Drehscheibe äußerst präzise steuert. Anstatt einfach „fahre zum nächsten Gleis“ zu befehlen, arbeitet das System mit Positionserkennung, Lastregelung und Kommunikation mit der Steuerungssoftware auf dem PC. Die Brücke dreht sich mit einer kontrollierten Geschwindigkeit, ohne störendes Klicken bei jeder Abfahrt, beschleunigt sanft, bremst bis zum gewünschten Haltepunkt und bleibt auf der gewählten Gleisposition stehen.
Mit anderen Worten: die Technik einer echten Drehscheibe, aber auf Ihrer Anlage.
Der DTC von VPEB ist die vielseitigste Drehscheibensteuerung, die derzeit erhältlich ist. Dank seiner internen PID-Regelung ist der Controller in der Lage, Standard-Drehscheiben von Fleischmann und Märklin mit dem Standardmotor leise und extrem langsam laufen zu lassen. Genießen Sie das langsame Anfahren und Abbremsen der Brücke und erleben Sie ein hohes Maß an Realismus in Ihrem Dampflokdepot. Dank der Konfigurationssoftware stellt der Controller die Brücke vollständig selbst ein, sodass Sie nichts tun müssen. Wenn Sie dies dennoch wünschen, können Sie natürlich die gesamte Lastregelung bis ins Detail einstellen. Mit der Sensorplatte DTS verfügen Sie außerdem über eine korrekte und zuverlässige Positionsbestimmung der Brücke. Dank eines mitgelieferten Magneten an der Unterseite der Brücke erkennen die Hall-Sensoren präzise die Drehung und Position der Brücke. Der DTC ist für die Drehscheiben von Fleischmann und Märklin geeignet. Der Controller kann manuell über die Computersoftware des DTC oder über das Steuerungsprogramm iTrain bedient werden. In Kombination mit dem DTG-Modul kann auch mit DCC-Weichenadressen nach dem TwinControll-Prinzip oder über das Steuerungsprogramm Koploper nach dem Draai15-Prinzip gesteuert werden. Inhalt des Sets: - DTCv3-Controller - DTCv3-Montagerahmen - Netzteil 15 V - USB-Kabel (A-B) - 230 V EU-Netzkabel (CEE7/7) - Netzkabel DTCv3
Der DTC von VPEB ist die vielseitigste Drehscheibensteuerung, die derzeit erhältlich ist. Dank seiner internen PID-Regelung ist der Controller in der Lage, Standard-Drehscheiben von Fleischmann und Märklin mit dem Standardmotor leise und extrem langsam laufen zu lassen. Genießen Sie das langsame Anfahren und Abbremsen der Brücke und erleben Sie ein hohes Maß an Realismus in Ihrem Dampflokdepot. Dank der Konfigurationssoftware stellt der Controller die Brücke vollständig selbst ein, sodass Sie nichts tun müssen. Wenn Sie dies dennoch wünschen, können Sie natürlich die gesamte Lastregelung bis ins Detail einstellen. Mit der Sensorplatte DTS verfügen Sie außerdem über eine korrekte und zuverlässige Positionsbestimmung der Brücke. Dank eines mitgelieferten Magneten an der Unterseite der Brücke erkennen die Hall-Sensoren präzise die Drehung und Position der Brücke. Der DTC ist für die Drehscheiben von Fleischmann und Märklin geeignet. Der Controller kann manuell über die Computersoftware des DTC oder über das Steuerungsprogramm iTrain bedient werden. In Kombination mit dem DTG-Modul kann auch mit DCC-Weichenadressen nach dem TwinControll-Prinzip gesteuert werden. Inhalt des Sets: - DTCv3-Controller - DTCv3-Montagerahmen - Netzteil 15 V - USB-Kabel (A-B) - 230 V EU-Netzkabel (CEE7/7) - Netzkabel DTCv3
Das DTG ist ein neues Modul in der DinaSys-Familie. DTG steht für DinaSys Turntable Gateway. Das DTG ist eigentlich ein Übersetzungsmodul, mit dem Sie einen DTC-gesteuerten Drehteller mit Protokollen steuern können, die der DTC selbst nicht versteht. Beispielsweise über die DCC-Schnittstelle als Zubehör für Ihre digitale Zentrale. So können Sie Ihren Drehteller auch über einen Handregler steuern. Die DTG-Software befindet sich noch in der Entwicklung. Lassen Sie sich davon jedoch nicht davon abhalten, den DTG zu verwenden, wenn die verfügbaren Funktionen des DTG Ihren Anforderungen entsprechen. Der DTG ist mit einem „Bootloader” ausgestattet, sodass Sie neue Funktionen selbst hinzufügen können, sobald diese verfügbar sind. Die DTG ist in zwei Versionen erhältlich: - DTG mit CAN, - RS485, - USB und DCC-Schnittstelle - DTG/R mit CAN- RS485-Schnittstelle Die DTG mit Firmware 1.0 ermöglicht die Steuerung der Drehscheibe über das Draai15-Protokoll (koplopper): - Über einen DCC-Eingang an der DTG. - Durch Anschluss der DTG an einen USB-Port. - Durch den Anschluss des DTG als OC32 an einen vorhandenen OC32-RS485-Bus. - Durch den Anschluss des DTG als OC32 an einen vorhandenen Dinamo-RS485-Bus. Auf dem DTG befinden sich 4 Optokoppler-Ausgänge, über die der DTG den Status Ihrer Drehscheibe an Ihr Steuerungssystem zurückmeldet. Dazu müssen Sie einen DTG-Ausgang an einen Rückmelder Ihres Systems anschließen. Wenn Sie den DTG an einen USB-Anschluss anschließen, kann dieser USB-Anschluss einen U485 + OC32 emulieren. Mit anderen Worten: Es funktioniert so, als hätten Sie einen OC32 über einen U485 an Ihren PC angeschlossen. Sie können dann aber auch sofort OC32s an die RS485-Schnittstelle des DTG anschließen. Alles, was nicht für den DTG selbst bestimmt ist, wird auf den RS485-Bus weitergeleitet.
Das DTG ist ein neues Modul in der DinaSys-Familie. DTG steht für DinaSys Turntable Gateway. Das DTG ist eigentlich ein Übersetzungsmodul, mit dem Sie einen DTC-gesteuerten Drehteller mit Protokollen steuern können, die der DTC selbst nicht versteht. Beispielsweise über die DCC-Schnittstelle als Zubehör für Ihre digitale Zentrale. So können Sie Ihren Drehteller auch über einen Handregler steuern. Die DTG-Software befindet sich noch in der Entwicklung. Lassen Sie sich davon jedoch nicht davon abhalten, den DTG zu verwenden, wenn die verfügbaren Funktionen des DTG Ihren Anforderungen entsprechen. Der DTG ist mit einem „Bootloader” ausgestattet, sodass Sie neue Funktionen selbst hinzufügen können, sobald diese verfügbar sind. Die DTG ist in zwei Versionen erhältlich: - DTG mit CAN, - RS485, - USB und DCC-Schnittstelle - DTG/R mit CAN- RS485-Schnittstelle Die DTG mit Firmware 1.0 ermöglicht die Steuerung der Drehscheibe über das Draai15-Protokoll (koplopper): - Über einen DCC-Eingang an der DTG. - Durch Anschluss der DTG an einen USB-Port. - Durch den Anschluss des DTG als OC32 an einen vorhandenen OC32-RS485-Bus. - Durch den Anschluss des DTG als OC32 an einen vorhandenen Dinamo-RS485-Bus. Auf dem DTG befinden sich 4 Optokoppler-Ausgänge, über die der DTG den Status Ihrer Drehscheibe an Ihr Steuerungssystem zurückmeldet. Dazu müssen Sie einen DTG-Ausgang an einen Rückmelder Ihres Systems anschließen. Wenn Sie den DTG an einen USB-Anschluss anschließen, kann dieser USB-Anschluss einen U485 + OC32 emulieren. Mit anderen Worten: Es funktioniert so, als hätten Sie einen OC32 über einen U485 an Ihren PC angeschlossen. Sie können dann aber auch sofort OC32s an die RS485-Schnittstelle des DTG anschließen. Alles, was nicht für den DTG selbst bestimmt ist, wird auf den RS485-Bus weitergeleitet.
Das DTR-Set V2 wurde speziell für die DTC-Drehscheibensteuerung in Kombination mit Dinamo-Blocksteuerung und iTrain entwickelt. Diese Kombination bietet die Möglichkeit, 8 Abstellgleise auf einen Blockausgang eines TM44 zu verteilen.
Der DTR/V2PAR wurde speziell für Schattenbahnhöfe in Kombination mit Dinamo-Blocksteuerung und iTrain entwickelt. Diese Kombination bietet die Möglichkeit, 8 Abstellgleise auf einen Blockausgang eines TM44 zu verteilen. Sie können das Modul auch in 2x 4 Blöcke aufteilen.
DTS100 Sensormodul für H0-Drehscheiben von Fleischmann und Märklin. - Magnet inkl. Halterung, - DTS100-Montageset, - DTS-Stromkabel, - DTS-Datenkabel.
DTS75 Sensormodul für N-Drehscheiben von Fleischmann. - Magnet inkl. Halterung, - DTS100 Montageset, - DTS-Stromkabel, - DTS-Datenkabel.
Winkelsensor für Drehscheiben mit zentrierter AchseInhalt des Sets:- DTx Set Sensormodul Befestigungen für die Roco Drehscheibe 42615
Winkelsensor für Drehscheiben mit zentrierter Achse Inhalt des Sets: - DTx Set Sensormodul
