Die OC32 von VPEB ist viel mehr als ein klassischer Schaltdecoder. Während ein gewöhnlicher Decoder oft auf das Schalten einiger Weichen Lichter beschränkt ist, bietet der OC32 32 umfassend konfigurierbare Ausgänge, die Sie für Signale, Ampeln, Weichen, Beleuchtung, Servos, Motoren, Relais usw. verwenden können. Kurz gesagt, eigentlich alles, was Ihnen in Ihrer Miniaturwelt begegnet.
Der OC32 als DCC-Zubehördecoder von jeder digitalen Zentrale aus gesteuert werden, die DCC unterstützt. Gleichzeitig können Sie den OC32 aber OC32 direkt von einem PC mit geeigneter Software aus steuern, in ein Dinamo- oder Dinamo/MCC-System integrieren, mit Systemen für eine äußerst realistische Tag-/Nacht-Simulation kombinieren oder einfach völlig unabhängig betreiben. Außerdem OC32 sich der OC32 interaktiv mit diskreten Eingängen wie Schaltern und Drucktasten steuern. Der OC32 also nicht nur sehr leistungsstark in Bezug auf das, was Sie damit steuern können, sondern auch sehr flexibel in der Art und Weise, wie Sie all dies steuern möchten.
Das DPCO4 ist ein Relaismodul, das zum potentialfreien Schalten verschiedener Signale verwendet werden kann. Das Modul enthält 4 zweipolige Umschaltrelais, die unabhängig voneinander geschaltet werden können. Das DPCO4 muss mit einem externen Signal (Gleichstrom) pro Relais angesteuert werden, beispielsweise von einem OC32 . Die Verwendung anderer Elektronik ist ebenfalls möglich, sofern diese die richtigen Steuersignale liefert. Die Relais schalten maximal 2 A pro Kontakt bei 24 V (Gleichstrom oder Wechselstrom). Die Anwendungsmöglichkeiten für das DPCO4 sind vielfältig. Grundsätzlich kann alles ein- und ausgeschaltet werden, was keine elektrische Verbindung zum Schaltmodul haben darf. Einige Beispiele sind: Schalten von Weichen mit Fahrstrom versorgen (Dinamo, siehe u. a. Dokument „Dinamo Plug&Play Wechselstraßen”) Abstellgleise mit Fahrstrom versorgen, ohne dafür einen separaten Blockausgang verwenden zu müssen (Dinamo) 1 Blockausgänge bei Schattenbahnhöfen einsparen (Dinamo) 1 Schalten von Geräten, die ausschließlich mit Wechselstrom betrieben werden Der DPC04 entspricht dem HPP4, mit dem Unterschied, dass der DPC04 durch ein intelligenteres Design und kleinere Komponenten etwas einfacher anzuschließen ist Es sind zwei Versionen des DPCO4 erhältlich: DPCO4/05: Die Ausführung mit 5-V-Relais kann mit einer positiven Gleichspannung zwischen 7,5 V und 15 V versorgt werden. DPCO4/12: Die Ausführung mit 12-V-Relais kann mit einer positiven Gleichspannung zwischen 13,5 V und 24 V versorgt werden. Der DPCO4 wird vorzugsweise an einen OC32, OC32 OM32 (seriell) angeschlossen. Die verwendeten Ausgänge der Steuereinheit müssen mit (Standard-)Sink-Treibern ausgestattet sein. Der DPCO4 kann von jeder anderen Steuereinheit angesteuert werden, die einen Gleichstrom von mindestens 100 mA aus einer Last auf GND schaltet (50 mA für den DPCO4/12). Die Eingänge des DPCO4 sind mit „Löschdioden” ausgestattet, sodass die ansteuernde Elektronik nicht ausdrücklich für induktive Lasten geeignet sein muss. Wenn die Steuerelektronik nicht vom Typ „Open Collector” oder „Open Drain” ist, darf die betreffende Elektronik keine Spannung liefern, die höher ist als +5 V beim DPCO4/05 oder +12 V beim DPCO4/12. Der DPCO4 verfügt über einen integrierten Spannungsstabilisator, der die Spannung für die Relais stabilisiert. Damit der Spannungsstabilisator korrekt funktioniert, ist es wichtig, dass Sie den Minus-/GND-Anschluss des DPCO4 mit dem Minus-/GND-Anschluss des Moduls verbinden, das ihn steuert. Der DPCO4 wird mit einem Montagerahmen und Schrauben geliefert. Verwenden Sie diese, um das Modul auf einer ebenen Fläche (in der Regel und vorzugsweise Holz) zu verschrauben. Achten Sie dabei darauf, dass Sie rundherum genügend Platz lassen, um den Stecker einstecken und die Drähte anschließen zu können.
Das DPCO4 ist ein Relaismodul, das zum potentialfreien Schalten verschiedener Signale verwendet werden kann. Das Modul enthält 4 zweipolige Umschaltrelais, die unabhängig voneinander geschaltet werden können. Das DPCO4 muss mit einem externen Signal (Gleichstrom) pro Relais angesteuert werden, beispielsweise von einem OC32 . Die Verwendung anderer Elektronik ist ebenfalls möglich, sofern diese die richtigen Steuersignale liefert. Die Relais schalten maximal 2 A pro Kontakt bei 24 V (Gleichstrom oder Wechselstrom). Die Anwendungsmöglichkeiten für das DPCO4 sind vielfältig. Grundsätzlich kann alles ein- und ausgeschaltet werden, was keine elektrische Verbindung zum Schaltmodul haben darf. Einige Beispiele sind: Schalten von Weichen mit Fahrstrom versorgen (Dinamo, siehe u. a. Dokument „Dinamo Plug&Play Wechselstraßen”) Abstellgleise mit Fahrstrom versorgen, ohne dafür einen separaten Blockausgang verwenden zu müssen (Dinamo) 1 Blockausgänge bei Schattenbahnhöfen einsparen (Dinamo) 1 Schalten von Geräten, die ausschließlich mit Wechselstrom betrieben werden Der DPC04 entspricht dem HPP4, mit dem Unterschied, dass der DPC04 durch ein intelligenteres Design und kleinere Komponenten etwas einfacher anzuschließen ist Es sind zwei Versionen des DPCO4 erhältlich: DPCO4/05: Die Ausführung mit 5-V-Relais kann mit einer positiven Gleichspannung zwischen 7,5 V und 15 V versorgt werden. DPCO4/12: Die Ausführung mit 12-V-Relais kann mit einer positiven Gleichspannung zwischen 13,5 V und 24 V versorgt werden. Der DPCO4 wird vorzugsweise an einen OC32, OC32 OM32 (seriell) angeschlossen. Die verwendeten Ausgänge der Steuereinheit müssen mit (Standard-)Sink-Treibern ausgestattet sein. Der DPCO4 kann von jeder anderen Steuereinheit angesteuert werden, die einen Gleichstrom von mindestens 100 mA aus einer Last auf GND schaltet (50 mA für den DPCO4/12). Die Eingänge des DPCO4 sind mit „Löschdioden” ausgestattet, sodass die ansteuernde Elektronik nicht ausdrücklich für induktive Lasten geeignet sein muss. Wenn die Steuerelektronik nicht vom Typ „Open Collector” oder „Open Drain” ist, darf die betreffende Elektronik keine Spannung liefern, die höher ist als +5 V beim DPCO4/05 oder +12 V beim DPCO4/12. Der DPCO4 verfügt über einen integrierten Spannungsstabilisator, der die Spannung für die Relais stabilisiert. Damit der Spannungsstabilisator korrekt funktioniert, ist es wichtig, dass Sie den Minus-/GND-Anschluss des DPCO4 mit dem Minus-/GND-Anschluss des Moduls verbinden, das ihn steuert. Der DPCO4 wird mit einem Montagerahmen und Schrauben geliefert. Verwenden Sie diese, um das Modul auf einer ebenen Fläche (in der Regel und vorzugsweise Holz) zu verschrauben. Achten Sie dabei darauf, dass Sie rundherum genügend Platz lassen, um den Stecker einstecken und die Drähte anschließen zu können.
In der OC32-Anleitung 3.0 wird beschrieben, wie Sie Wechselspulen an den OC32 anschließen können. Pro Wechsel benötigen Sie zwei OC32-Ausgänge sowie zwei Transistoren zur Verstärkung des Stroms. Wenn Sie einen DS32 verwenden, benötigen Sie außerdem zwei Anschlüsse am DS32. Insgesamt ist dies immer noch eine relativ kostengünstige Lösung, aber es geht noch effizienter. Das ist besonders interessant, wenn Sie eine größere Anzahl von Weichen anschließen möchten. Weichenmultiplexing spart Leistungselektronik und Verkabelung. Für die Ansteuerung von 32 Weichen benötigen Sie normalerweise 65 Drähte und 64 Ausgänge, also einen Draht und einen Ausgang pro Spule plus einen gemeinsamen Draht für alle Mittelanschlüsse der Doppelspulenantriebe. Beim Multiplexing reduziert sich dies auf 16 Drähte und 16 Ausgänge. Und im Fall des OC32 können Sie die eingesparten Ausgänge für andere Anwendungen nutzen. Die Einsparungen wachsen exponentiell. Bis zu 4 Weichen sind die Einsparungen minimal oder sogar negativ. Je mehr Weichen, desto mehr sparen Sie. Sie können die Matrix selbst mit Drähten herstellen, die Dioden selbst hinzufügen und gegebenenfalls Entstörkomponenten hinzufügen. Sie können jedoch auch den MDdec verwenden. Diese Platine ist selbst eine 4 x 4-Matrix, auf der die Dioden und Entstörkondensatoren bereits angebracht sind und die für die Entkopplung auf 8 Weichen sorgt. Es handelt sich also eigentlich um das doppelte Schema aus Abbildung 3. MDdecs können für eine größere Matrix kaskadiert werden. Mit 2 MDdecs erstellen Sie eine 4 x 8-Matrix und mit 4 MDdecs eine 8 x 8-Matrix.
In der OC32-Anleitung 3.0 wird beschrieben, wie Sie Wechselspulen an den OC32 anschließen können. Pro Wechsel benötigen Sie zwei OC32-Ausgänge sowie zwei Transistoren zur Verstärkung des Stroms. Wenn Sie einen DS32 verwenden, benötigen Sie außerdem zwei Anschlüsse am DS32. Insgesamt ist dies immer noch eine relativ kostengünstige Lösung, aber es geht noch effizienter. Das ist besonders interessant, wenn Sie eine größere Anzahl von Weichen anschließen möchten. Weichenmultiplexing spart Leistungselektronik und Verkabelung. Für die Ansteuerung von 32 Weichen benötigen Sie normalerweise 65 Drähte und 64 Ausgänge, also einen Draht und einen Ausgang pro Spule plus einen gemeinsamen Draht für alle Mittelanschlüsse der Doppelspulenantriebe. Beim Multiplexing reduziert sich dies auf 16 Drähte und 16 Ausgänge. Und im Fall des OC32 können Sie die eingesparten Ausgänge für andere Anwendungen nutzen. Die Einsparungen wachsen exponentiell. Bis zu 4 Weichen sind die Einsparungen minimal oder sogar negativ. Je mehr Weichen, desto mehr sparen Sie. Sie können die Matrix selbst mit Drähten herstellen, die Dioden selbst hinzufügen und gegebenenfalls Entstörkomponenten hinzufügen. Sie können jedoch auch den MDdec verwenden. Diese Platine ist selbst eine 4 x 4-Matrix, auf der die Dioden und Entstörkondensatoren bereits angebracht sind und die für die Entkopplung auf 8 Weichen sorgt. Es handelt sich also eigentlich um das doppelte Schema aus Abbildung 3. MDdecs können für eine größere Matrix kaskadiert werden. Mit 2 MDdecs erstellen Sie eine 4 x 8-Matrix und mit 4 MDdecs eine 8 x 8-Matrix.

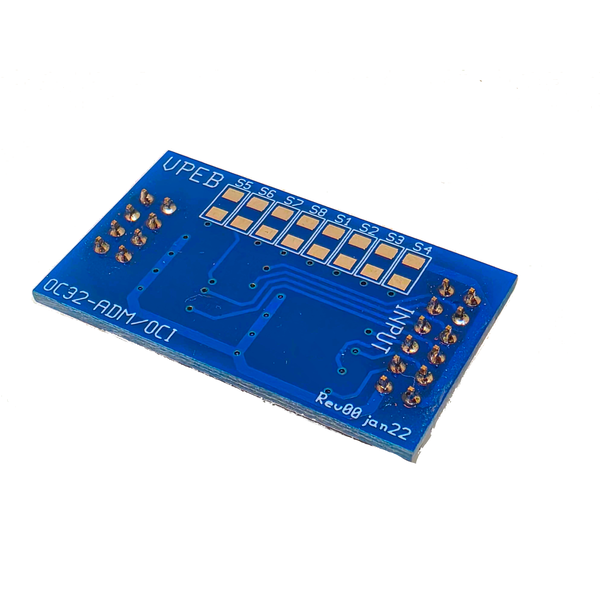

Mit dem OCI-Modul ist es möglich, Fremdspannungen zum Auslösen von Eingängen am OC32 zu verwenden. Auf diese Weise können Sie den OC32 über ein anderes Gerät steuern. Der OCI stellt eine galvanisch getrennte Verbindung zu einem potentialgebundenen Kontakt eines anderen Geräts her.

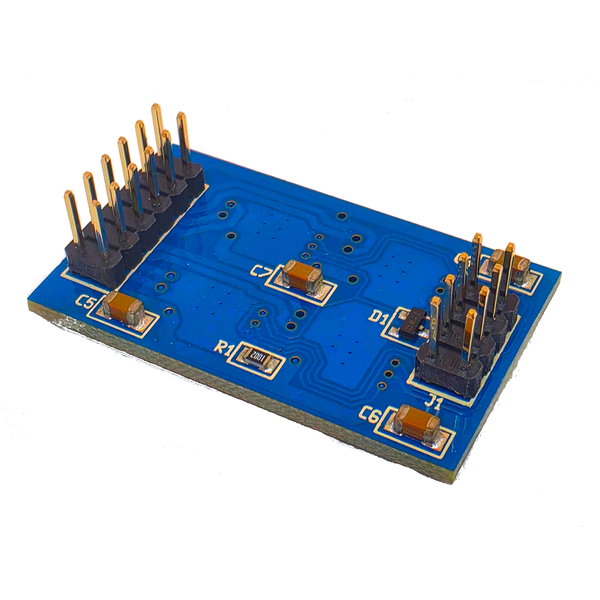

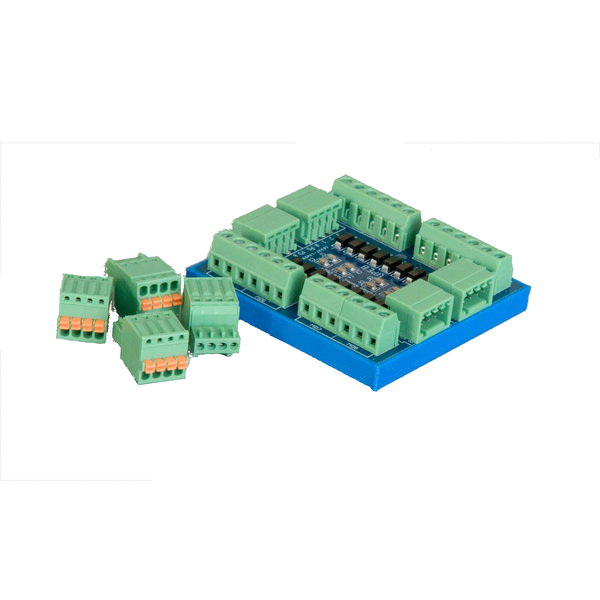

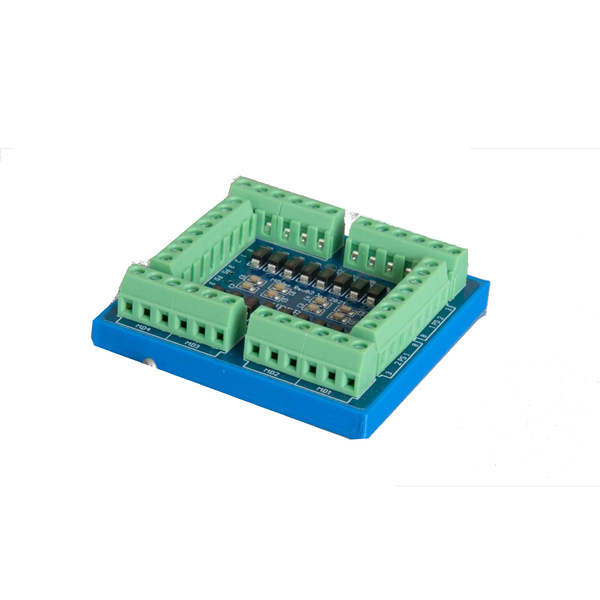

Verstärkungsmodul FULL H-Bridge. Auch für das Multiplexen von Wechselspulen (MX) geeignet. Mit diesem Modul verstärken Sie eine Gruppe von 8 Pins von 500 mA auf 5000 mA. Mit einer Full H-Bridge ist es möglich, Motoren anzusteuern, die in zwei Richtungen drehen müssen. Außerdem benötigen Sie dieses Modul für die Ansteuerung von 2-Draht-Magnetspulen wie Tillig und Kato.

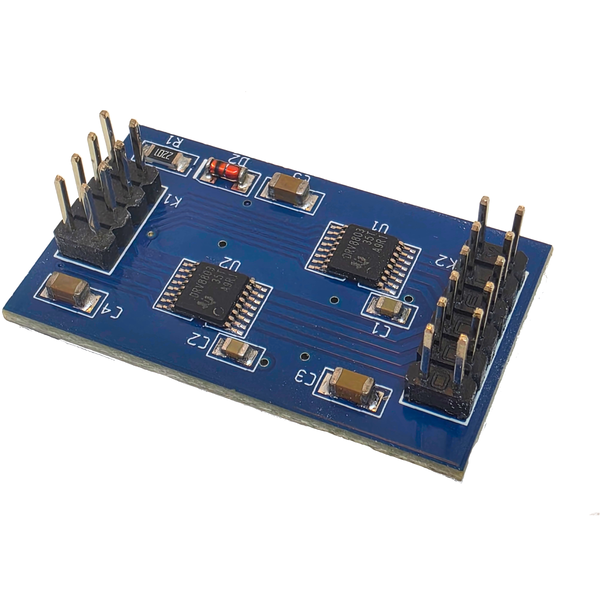

Verstärkungsmodul Sink-Treiber. Durch den Einsatz von Sink-Treibern können Sie Geräte über den V- mit einem gemeinsamen Plus (V+) steuern – 8 x Sink-Treiber – Maximale Schaltspannung 24 V.– Geeignet für induktive Lasten. – Maximale Spitzenstromstärke 2,5 A pro Kanal – Maximale Dauerstromstärke 2 A pro Kanal – Maximale Dauerstromstärke 4 A pro Modul – Schutz vor Kurzschluss, Überlastung und Überhitzung. – Visuelle Anzeige (LED) bei Kurzschluss, Überlastung und Überhitzung.

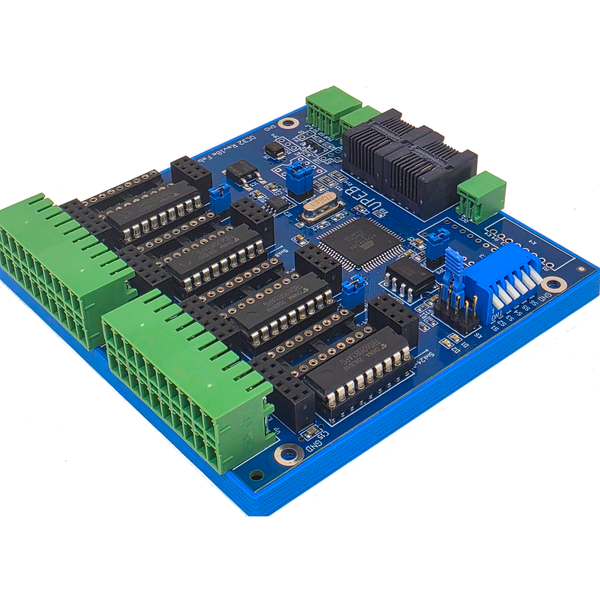

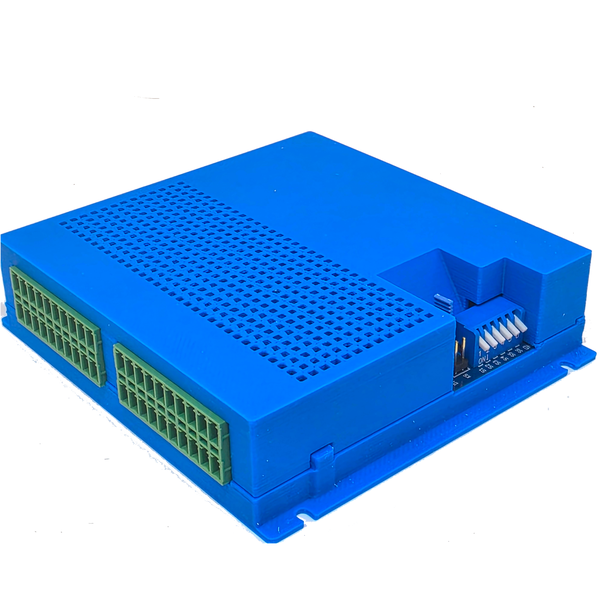

OC32 – Der Alleskönner unter den Zubehördecodern. Steuern Sie Weichen, Servos, Motoren, Beleuchtung und Signale mit ein und demselben Controller. Multifunktionaler Zubehör-Controller OC32/NG, mit dem Sie 32 Ausgänge frei für alle Ihre Weichen, Signale und andere Zubehörteile auf und entlang der Modelleisenbahn nutzen können. Maximale Funktionalität in einem einzigen Modul. - Ausgestattet mit ADM-Verstärkerbänken für verstärkte Treiber bis 2500 mA, - DCC-Schnittstelle, - RS485-Schnittstelle und verschiedenen Treiberoptionen,- Standardmäßig mit 4x 500 mA Sink-Treibern ausgestattet. Die Treiber können in Gruppen von 8 Ausgängen ausgetauscht oder mit Source-Treibern oder Widerstandsbanken erweitert werden. Außerdem können Sie mit 2 Jumpern in Gruppen von 16 Ausgängen die Schaltspannung variieren, ohne die zentrale Stromversorgung zu beeinflussen.
OC32 – Der Alleskönner unter den Zubehördecodern. Steuern Sie Weichen, Servos, Motoren, Beleuchtung und Signale mit ein und demselben Controller. Multifunktionaler Zubehör-Controller OC32/NG, mit dem Sie 32 Ausgänge frei für alle Ihre Weichen, Signale und andere Zubehörteile auf und entlang der Modelleisenbahn nutzen können. Maximale Funktionalität in einem einzigen Modul. - Ausgestattet mit ADM-Verstärkerbänken für verstärkte Treiber bis 2500 mA, - DCC-Schnittstelle, - RS485-Schnittstelle und verschiedenen Treiberoptionen,- Standardmäßig mit 4x 500 mA Sink-Treibern ausgestattet. Die Treiber können in Gruppen von 8 Ausgängen ausgetauscht oder mit Source-Treibern oder Widerstandsbanken erweitert werden. Außerdem können Sie mit 2 Jumpern in Gruppen von 16 Ausgängen die Schaltspannung variieren, ohne die zentrale Stromversorgung zu beeinflussen.

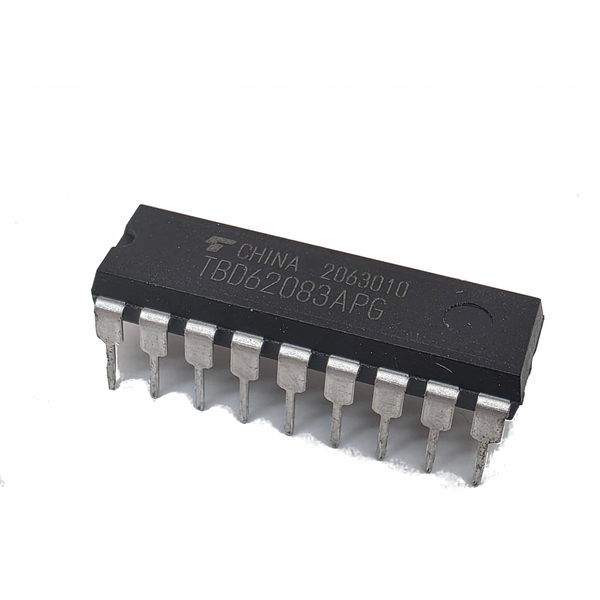

Mit dem Sink-Treiber können Sie die Ausgänge des OC32 auf V-Pegel schalten. In diesem Fall haben die Geräte einen gemeinsamen V+. Durch die Kombination des Sink-Treibers mit einem Source-Treiber kann eine H-Brücke für 2-Draht-Spulen oderbidirektionale Motoren realisiert werden.
Montagerahmen für TM44 und OC32
5. Pack Montagerahmen für TM44 und OC32

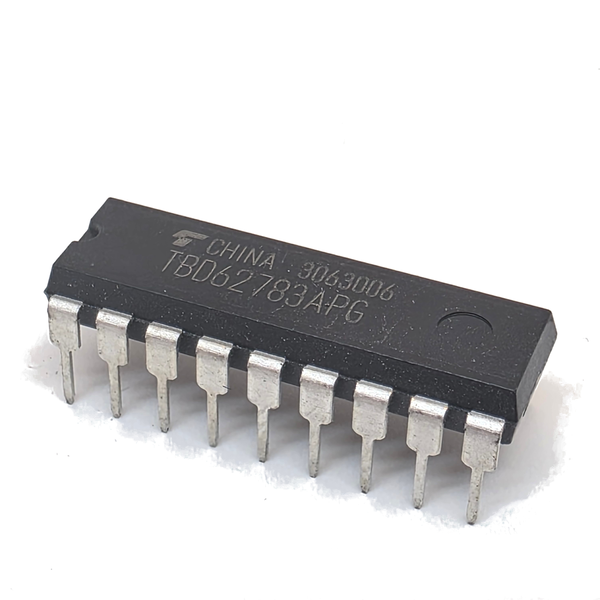

Mit dem Source-Treiber können Sie die Ausgänge des OC32 auf V+-Niveau schalten. In diesem Fall haben die Geräte einen gemeinsamen V-. Durch die Kombination des Source-Treibers mit einem Sink-Treiber kann eine H-Brücke für 2-Draht-Spulen oder bidirektionale Motoren realisiert werden.
Montagerahmen für SP04R - 12. Pack

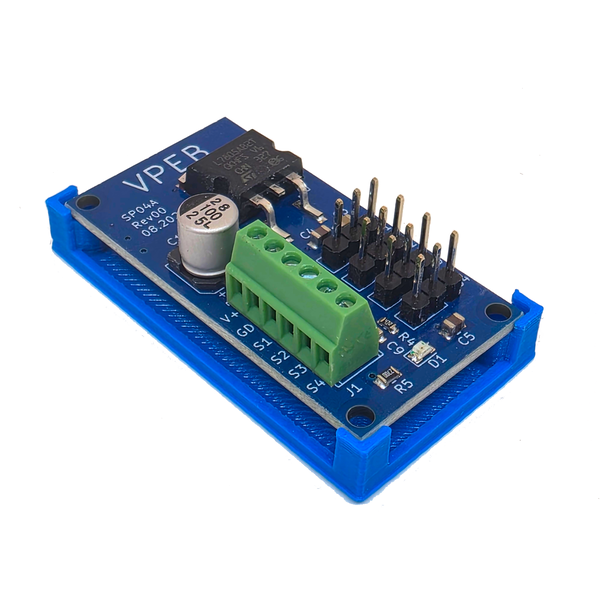

Der SP04A wurde speziell entwickelt, um Servos vor Ort zu stabilisieren und zu entstören. Der SP04A bietet Platz für 4 Servos und ergänzt die OC32-Serie.
